1 前言
目前，用于建筑的保溫材料主要有巖棉板、真空絕熱板、擠塑板、聚苯板和石墨聚苯板。材料的性能各有優(yōu)缺點(diǎn)。巖棉和真空絕熱板的防火等級(jí)都可達(dá)到A級(jí)，但是巖棉的吸濕性很大，且材料的導(dǎo)熱系數(shù)偏高。真空絕熱板的導(dǎo)熱系數(shù)最低，但是施工難度大，工地上真空板起鼓現(xiàn)象并不少見(jiàn)。
2 石墨聚苯乙烯特點(diǎn)及應(yīng)用
石墨聚苯乙烯（GEPS）是在聚苯乙烯高分子聚合物中導(dǎo)入近納米級(jí)天然鱗片石墨、抗氧化劑、抗老化劑等功能材料，改性合成的石墨聚苯乙烯新型功能材料。由于石墨的特殊層狀結(jié)構(gòu)，使其能夠均勻分布在GEPS顆粒內(nèi)部，形成鏡面反射熱輻射，能夠大幅度提高材料的絕熱效果。除了具備普通EPS板的所有性能外，還具有以下特點(diǎn)：防火性能達(dá)到難燃B1級(jí)、絕熱能力更強(qiáng)、導(dǎo)熱系數(shù)≤0.032W/(m·K)。它含有近納米級(jí)的天然鱗片石墨，可以像鏡子一般反射熱輻射,它的絕熱能力比普通的EPS高出30%，有助于提高能效。石墨聚苯乙烯（GEPS）特點(diǎn)：良好的防火性能、導(dǎo)熱系數(shù)低、尺寸穩(wěn)定性強(qiáng)、耐候性好、具有良好的耐久性和透汽性。石墨聚苯板在超低能耗建筑項(xiàng)目中具有性價(jià)比優(yōu)勢(shì)，其構(gòu)造作法如圖1所示。工程實(shí)踐表明，聚苯板保溫產(chǎn)品在保溫領(lǐng)域里應(yīng)用最廣泛，不論是歐洲還是國(guó)內(nèi)，聚苯板保溫體系都具有最大的市場(chǎng)份額（如圖2、圖3所示）。

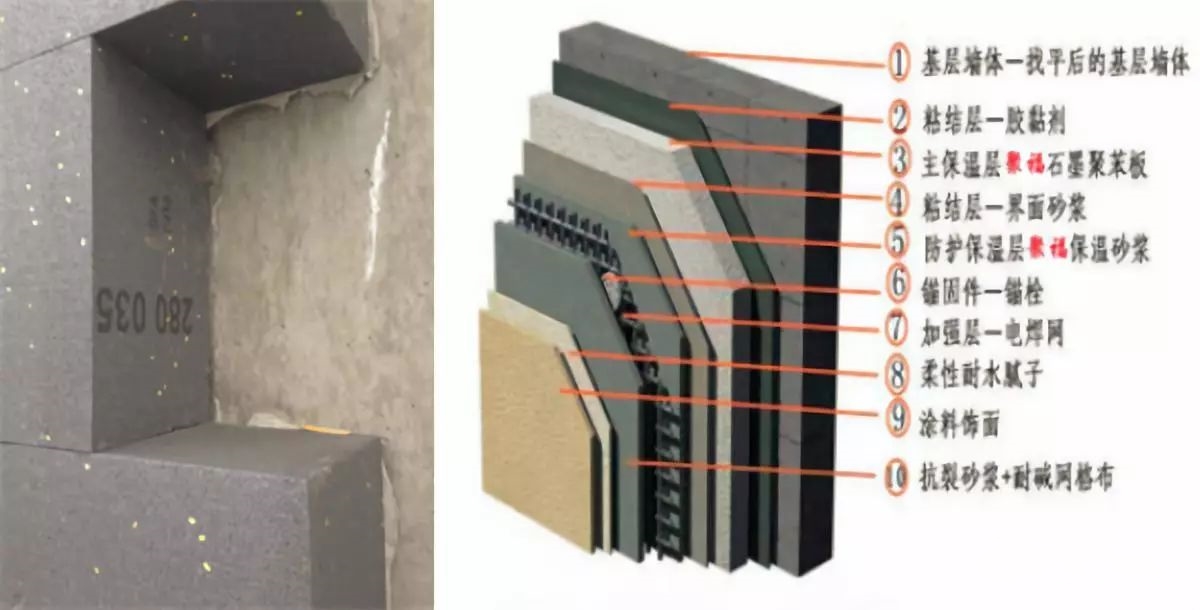

構(gòu)造做法
石墨聚苯板在被動(dòng)房中的一體化應(yīng)用

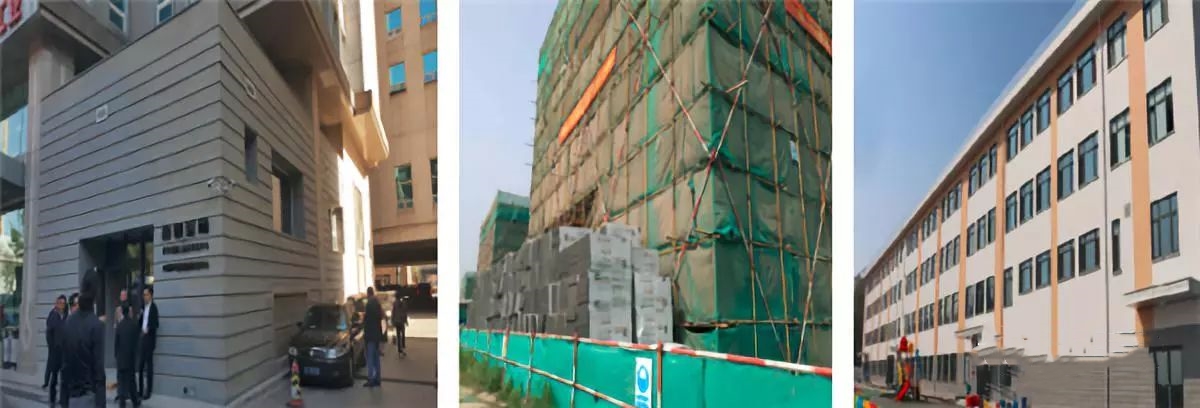

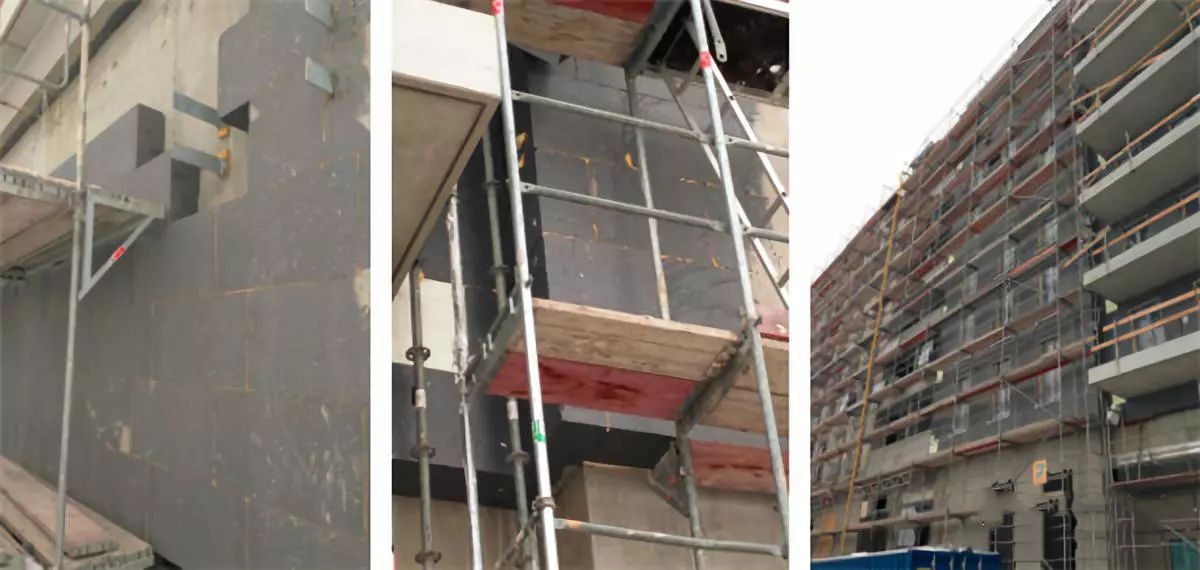

圖2石墨聚苯乙烯在歐洲被動(dòng)房中的應(yīng)用圖3石墨聚苯乙烯在中國(guó)被動(dòng)房中的應(yīng)用
(1)優(yōu)質(zhì)石墨聚苯板產(chǎn)品必須滿足如下要求：一是優(yōu)質(zhì)原料用擠出法工藝生產(chǎn)；二是天然鱗片石墨含量在4.5%~5%，導(dǎo)熱系數(shù)低，絕熱性能穩(wěn)定，可保證導(dǎo)熱系數(shù)≤0.032W/(m·K)；三是凈容重18~30kg/m³，板材呈銀灰色；四是折斷泡粒斷面20%~30%以上，燃燒性能B1級(jí)。
(2)石墨聚苯乙烯是由德國(guó)BASF公司首先開(kāi)發(fā)的新型隔熱保溫材料。同普通的EPS板相比，石墨聚苯板具有更低的導(dǎo)熱系數(shù)和更好的耐久性和耐候性的特性，深受人們喜愛(ài)。無(wú)論在歐洲還是國(guó)內(nèi)，石墨聚苯乙烯常被選作為被動(dòng)房外圍護(hù)結(jié)構(gòu)的保溫材料。近年來(lái)，國(guó)內(nèi)有企業(yè)潛心研發(fā)，瞄準(zhǔn)中國(guó)被動(dòng)房市場(chǎng)的需求，開(kāi)發(fā)出石墨聚苯乙烯專有技術(shù)，其綜合性能媲美世界先進(jìn)水平，在國(guó)內(nèi)外被動(dòng)房領(lǐng)域大量使用（如圖2、圖3所示）。
(3)國(guó)內(nèi)的石墨聚苯乙烯的生產(chǎn)主要有兩種方法，不但生產(chǎn)工藝大相徑庭（如圖4所示），而且產(chǎn)品質(zhì)量有很大差異（見(jiàn)表1）。

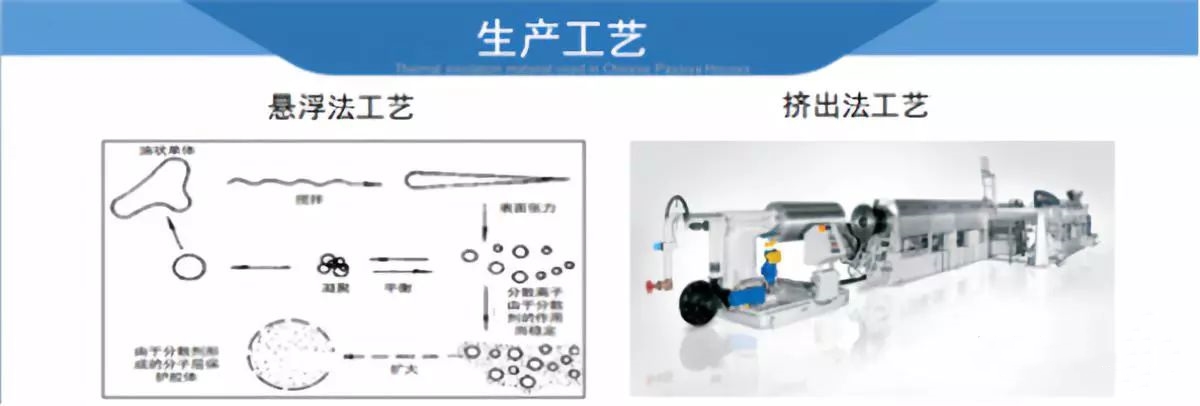

圖4懸浮法與擠出法生產(chǎn)GEPS工藝對(duì)比

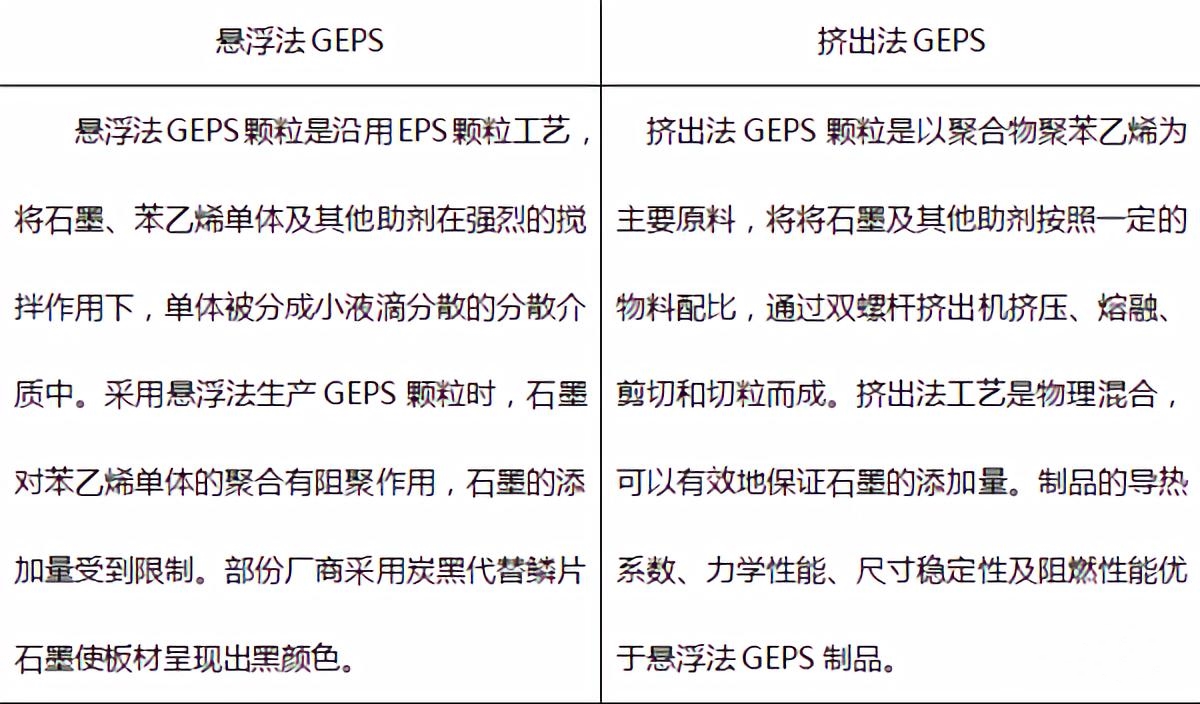

表1懸浮法GEPS和擠出法GEPS生產(chǎn)工藝對(duì)比2.1 懸浮法工藝
國(guó)內(nèi)的懸浮法可發(fā)性聚苯乙烯產(chǎn)業(yè)已居全球之冠，近期隨著房地產(chǎn)市場(chǎng)的縮量，白色可發(fā)性聚苯乙烯已產(chǎn)能嚴(yán)重過(guò)?！，F(xiàn)在，國(guó)內(nèi)眾多EPS生產(chǎn)廠家利用白色聚苯乙烯生產(chǎn)裝置，采用懸浮法生產(chǎn)石墨聚苯乙烯，該工藝是以苯乙烯單體為主要原料，在反應(yīng)釜內(nèi)，單體與石墨、引發(fā)劑、阻燃劑、分散劑等混合，通過(guò)強(qiáng)力攪拌，被分散成無(wú)數(shù)的小液滴。懸浮聚合生成的石墨聚苯乙烯。
2.2 擠出法工藝
擠出法石墨聚苯乙烯最初通過(guò)德國(guó)、奧地利進(jìn)口進(jìn)入國(guó)內(nèi)市場(chǎng)。國(guó)內(nèi)個(gè)別企業(yè)很早就緊跟行業(yè)發(fā)展動(dòng)態(tài)，投巨資引進(jìn)世界先進(jìn)設(shè)備，自主開(kāi)發(fā)石墨聚苯乙烯新型保溫材料。其產(chǎn)品性能優(yōu)良，能滿足高端市場(chǎng)需求。
擠出法工藝是選用分子量高的聚苯乙烯為主要原料，添加近納米級(jí)的天然鱗片石墨、增韌劑、抗氧劑、阻燃劑等功能材料，通過(guò)雙螺桿擠出機(jī)熔融、切粒而成。顆粒的外形為橢圓形，制品的顏色為銀灰色，帶有金屬光澤，該工藝屬于物理混合，可以有效保證石墨的添加量，分子量高，強(qiáng)度大，熱導(dǎo)性能更佳、更穩(wěn)定，同時(shí)，由于添加的天然石墨具有阻燃功能，更增強(qiáng)了石墨聚苯乙烯的阻燃性。
3 石墨聚苯板可能存在的問(wèn)題
3.1 沒(méi)有選擇合格石墨聚苯乙烯
石墨聚苯乙烯板材是由石墨聚苯乙烯顆粒預(yù)發(fā)、成型、切割而成。顆粒的性能對(duì)制品的應(yīng)用性能有決定性作用。石墨聚苯乙烯在國(guó)內(nèi)的使用時(shí)間相對(duì)較短。有些廠商用非石墨料，如炭黑聚苯乙烯頂替石墨聚苯乙烯。這將導(dǎo)致保溫材料抗拉強(qiáng)度、尺寸穩(wěn)定性、彎曲變形、導(dǎo)熱系數(shù)等指標(biāo)達(dá)不到性能指標(biāo)要求。
3.2 聚苯乙烯板材加工廠故意造假
為了降低造價(jià)，部分板材加工廠存在以次充好以獲得市場(chǎng)競(jìng)爭(zhēng)優(yōu)勢(shì)。以下是常見(jiàn)做法：
(1)短斤少兩，降低原材料的使用量。這種做法導(dǎo)致板材強(qiáng)度低、導(dǎo)熱系數(shù)變大，保溫隔熱性能受損。
(2)摻沙子增加板材重量。這種做法降低了石墨聚苯乙烯的綜合物理性能，導(dǎo)致強(qiáng)度低、粘結(jié)性差、導(dǎo)熱系數(shù)變大，嚴(yán)重影響工程質(zhì)量和房屋使用壽命。
(3)在水中加入表面活性劑，向板材中大量滲水。這種做法導(dǎo)致板材內(nèi)部的水難以揮發(fā)，從而引起保溫層鼓泡、脫落；同時(shí)，保溫隔熱效果大大降低。
(4)使用含結(jié)晶水的鹽做增重物質(zhì)來(lái)提高密度。這種做法損害了保溫板的物理性能，導(dǎo)致保溫隔熱性能、壓縮強(qiáng)度、耐久性等嚴(yán)重受損，達(dá)不到石墨聚苯乙烯板材品質(zhì)要求。
3.3 板材生產(chǎn)廠家出廠不合格的石墨聚苯板
板材生產(chǎn)廠家出廠養(yǎng)護(hù)期過(guò)短的板材。熟化時(shí)間不夠的板材制品性能不穩(wěn)定，上墻后產(chǎn)生較大的后收縮，進(jìn)而引起面層開(kāi)裂；養(yǎng)護(hù)期短的聚苯板含水率達(dá)不到要求，切板后板材彎曲，板面平整度差。
